大きさ	チップ	規制
直径14mm円形	MAX1675チップ使用	電圧

IN側　配線 IN側：　赤丸部分をマイナスドライバーで回転させると出力電圧が変ります

OUT側

BF958改に使用したDCDCコンバータです。同作者による最大出力電流が2倍のMAX1674チップを使用したものもありますが、MAX1675を使ったこのボードの方が若干、効率が良いようです。とても小さなボードですのでいろいろなライトの改造に活躍します。 私はNICHIAの5mmLEDを複数個使った改造ライトに使用しましたが、Luxeonにも一応は使用できます。 低い電圧まで電池から電力を絞り取りますので充電式電池を使用する場合、過放電になってしまう可能性があるので注意が必要です 詳しいスペック、使用方法等の情報はYamaguchi Consulting(リンクページ参照）さんのホームページを参照ください。 ※　ライトの改造は自己責任です。メーカー保証はなくなります。また、器具の破損、発火等危険も伴う場合があります

大きさ	チップ	規制
直径14mm円形	MAX1674チップ使用	電圧

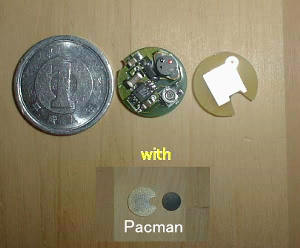

横に３つ並んでいる円形の物の一番右がPacman

OUT側

2002年8月1日追加 作者ウェブサイトにBADBOYの種類と性能に関しての情報がアップされました。また、YamaguchiさんはArc-LSの冬モデルの回路デザインにかかわっているようです。
